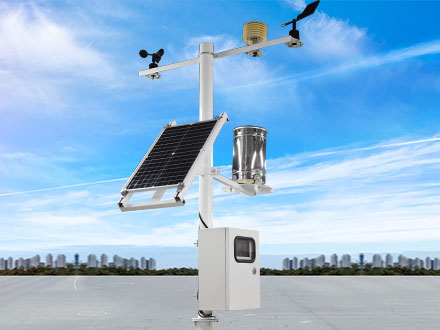

五要素一體式氣象站,一體化超聲波氣象站

作者：競道光電發布日期：2021-04-13

信息摘要：

競道科技氣象站是按照國際氣象WMO組織氣象觀測標準,研究而開發生產的多要素自動觀測站。可監測空氣溫度、濕度、大氣壓力、風速、風向等常規氣象要素，具有自動記錄、超限報警和

一、產品簡介

競道科技氣象站是按照國際氣象WMO組織氣象觀測標準,研究而開發生產的多要素自動觀測站?？杀O測空氣溫度、濕度、大氣壓力、風速、風向等常規氣象要素，具有自動記錄、超限報警和數據通訊等功能。自動觀測站由氣象傳感器，氣象數據記錄儀，氣象環境監測軟件三部分組成。廣泛應用于工農業生產、旅游、科研、氣象等城市環境監測和其它專業領域。

二、功能特點：

1、低功耗采集器：靜態功耗小于50uA

2、GPRS聯網、支持擴展RJ45聯網

3、支持擴展傳感器遠傳，30km以內lora透傳，30km以外物聯網卡傳輸

4、支持LED屏顯示最大兼容32768px

5、支持擴展安卓屏顯示、存儲、擴展安卓屏支持2G數據存儲、U盤數據導出

6、支持modbus485傳感器擴展

7、太陽能充電管理MPPT自動功率點跟蹤

8、可選配2000mah-24Ah蓄電池

9、配套物聯網數據展示、存儲、分析平臺

三、技術參數

1、采集器

1.1 modbus485接口： GX-12-4P航空插頭，輸出供電電壓12V

設備配置接口： GX-12-4P航空插頭，輸入電壓5V

采集器供電接口： GX-12-3P航空插頭，輸入電壓5V，帶RS232輸出

1.2 采集器供電： DC5V ±0.5V 峰值電流1A

工作環境溫度： -10~+45℃

工作環境：-20-80℃，濕度≤100%無凝露

1.3 通信方式：支持modbus485，支持GPRS通信，支持RS232數據輸出，支持Lora無線通信，數據上傳間隔：30s-65535s可調

1.4 工作電流：20mA，

休眠電流：<50uA。

1.5 擴展傳感器協議：modbus485

擴展傳感器最大數量：32

擴展傳感器電壓：12V，

擴展傳感器電流：≤2A

1.6傳感器一體化集成空氣溫度、濕度、大氣壓力、風速、風向。輕巧、便攜，方便安裝。

2、顯示屏

2.1 LED屏(選配)

供電： AC 220V/50Hz

規格：單紅 P10-96*48/P10-192*96

像素：4608px/18432px

功率：150W/540W

2.2 安卓屏（標配）

版本：4.4.2

四核Cortex?-A7，512M/4G

7寸電容觸屏

供電：12V/1A

支持U盤擴展，支持內存卡擴展

3、太陽能供電系統

太陽能板：1W/30W/50W單晶硅

充電控制器：MPPT自動功率點跟蹤，效率提高20%

電池：2000mA/24Ah/50Ah

4、部分傳感器參數

監測參數	量程	分辨率	準確度
PM_2.5	0-1000μg/m3	1μg/m3	±10%（<500μg）
PM₁₀	0-1000μg/m3	1μg/m3	±10%（<500μg）
一氧化碳	0-10ppm	≤10ppb	±5%F.S
二氧化硫	0-5000ppb	≤10ppb	±5%F.S
二氧化氮	0-5000ppb	≤10ppb	±5%F.S
臭氧	0-5000ppb	≤10ppb	±5%F.S
溫度	-40-60℃	0.01℃	±0.3℃（25℃）
相對濕度	0-100%RH	0.01%	±3%RH
風速	0-60m/s	0.01m/s	（0-30m/s）±0.3m/s或±3%
風向	0-360°	0.1°	±2°
大氣壓力	300-1100hPa	0.1hPa	±0.5hPa（0-30℃）
降雨量	0-200mm/h	0.1mm	光學：±10%
光照度	0-100000Lux	10Lux	3%
太陽輻射	0-2000W/m2	1W/m2	5%
噪聲	30-130dB	0.1dB	±1.5dB
紫外線	0-15/0-70w	0.1w	±5%
二氧化碳	0-5000PPM	1PPM	±50PPM±讀數的3%

監測原理	風速風向（超聲波）、雨量（光學）
輸出信號	RS485通訊、 Modbus通訊協議
供電	DC12-24V 、太陽能
固定方式	套筒固定；法蘭轉接盤固定
功耗	＜1W@12V
殼體材質	ASA工程塑料（防紫外線防風化防腐蝕，常年應用不變色）
防護等級	IP66
☆固定支架	1.5米、3米法蘭固定；1.8米三腳架固定
☆GPS	設備跟蹤定位
☆數據發布	PC端、手機APP、LED顯示屏、液晶電視展示等
